ZN-NOXII燃氣鍋爐專用氮氧化物在線分析儀
相關產品：
免費咨詢電話：4008774881
隨著國家對環境保護的要求越來越嚴格，要求對北方地區的冬季取暖鍋爐進行燃料“煤改氣”工程改造、低氮燃燒器改造、淘汰微小型供熱鍋爐等一系列措施后，再次提出對20蒸噸/時以下的燃氣鍋爐要求安裝在線NOX分析儀，對燃燒煙氣實行在線實時監測，數據儲存一年以上，便于隨時監督查詢等指標要求。
我公司根據天然氣鍋爐的燃燒特性和用戶群體，結合我公司的技術儲備能力成功開發出一款天然氣鍋爐專用ZN-NOX/II型煙氣NOX分析儀，充分滿足環保要求的數據測量、記錄和查詢等功能，同時滿足小型鍋爐用戶群體對儀器價格的控制。此儀器性價比高，使用壽命長，測量準確穩定，具有CMC計量許可證書。
〓 組成部分

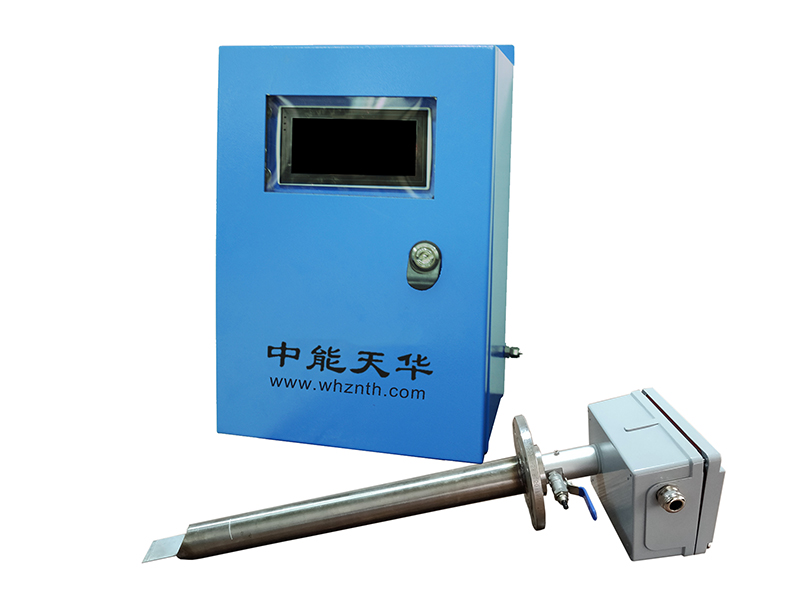

ZN-NOX/II型煙氣NOX分析儀由兩部分組成：插入式檢測探頭+控制變送器箱
插入式檢測探頭：檢測器采用極限電流型半導體陶瓷傳感器，利用氧泵原理檢測煙氣中的NOX濃度和O2含量。同時測量煙氣中NOX和O2雙組分的體積百分比濃度，無需NO2轉化爐。測量的氮氧化物值為NO和NO2的總量。探頭直接插入0-500℃高溫煙道中，探頭與煙氣直接接觸。DN50法蘭連接安裝。

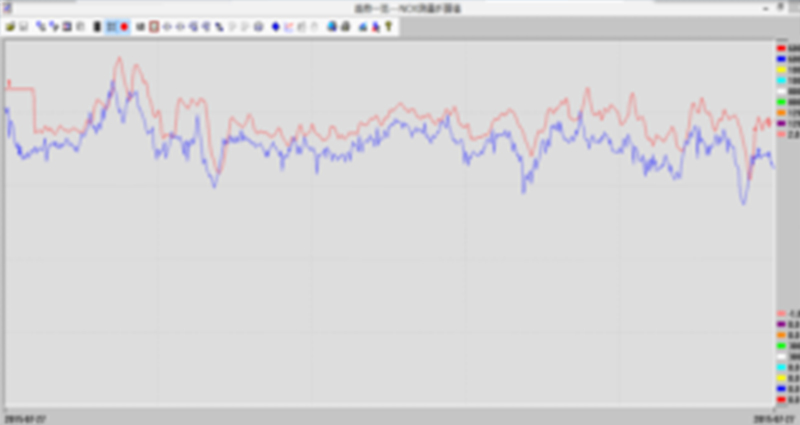

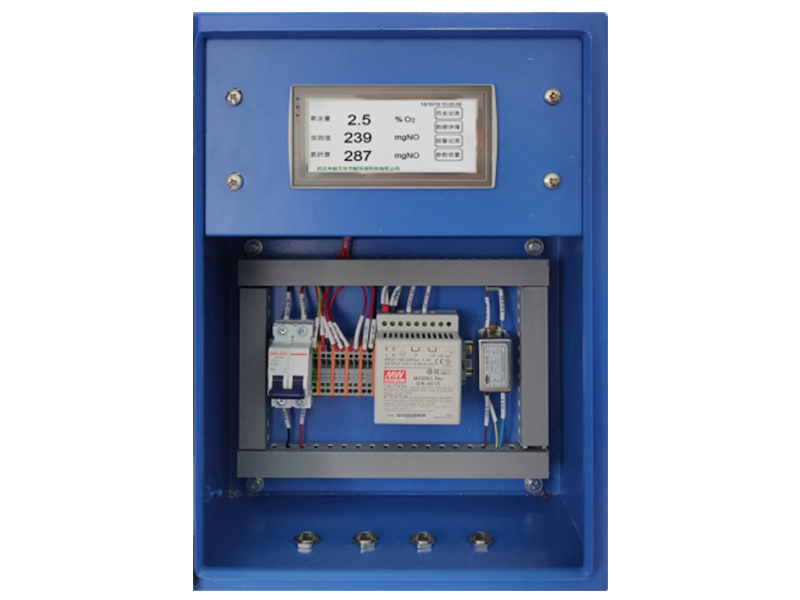

控制變送器箱：碳鋼材質表面噴塑箱體，內置探頭工作電源、探頭控制器、顯示變送器等硬件設備。顯示變送器采用7寸液晶屏幕，實時顯示NOX測量值、O2測量值、標樣折算值和歷史數據儲存記錄、歷史曲線查看功能，記錄時間可達1-2年(視記錄間隔時間而定)。
〓 分析儀特點
沒有采樣管線，沒有樣氣采樣預處理，探頭直接插入高溫煙道中與高溫煙氣直接接觸測量，同時測量NOX和O2雙組分氣體濃度,響應速度小于2S。一只探頭+一臺變送器=一套煙氣在線NOX測量系統，就這么簡單!
該分析儀的核心部件是HMN氮氧化物探頭，為公司專利產品，專利號：ZL201320821133.6

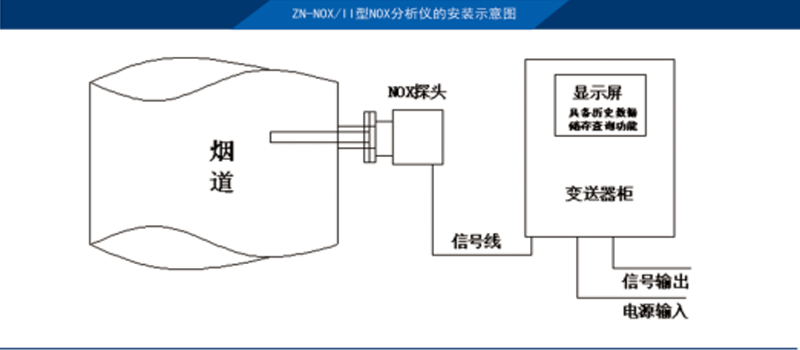

ZN-NOX/II型NOX分析儀的安裝：
檢測探頭直接安裝在煙道上，變送器箱就近安裝在煙道旁邊，變送器箱距離探頭的電纜距離小于5米。系統僅需一路AC220V電源，功率500W 。信號輸出為2路4-20mA標準模擬量(有其他需求可定制)。
當一個鍋爐房有兩臺鍋爐時，可選擇一拖二NOX分析儀，系統如下圖所示：

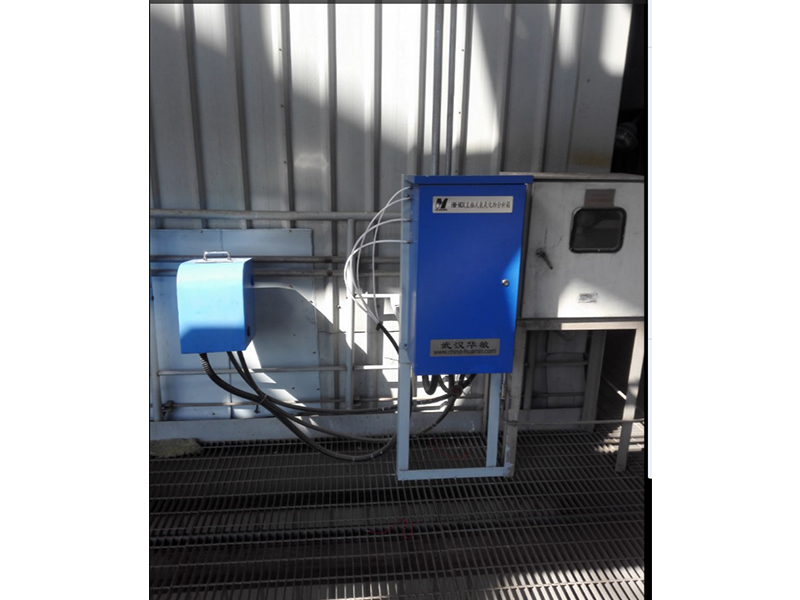

〓 現場安裝照片
〓 分析儀資質證書
〓 ZN-NOX/II型天然氣鍋爐煙氣分析儀技術參數表（注：因現場工況不同，最終以選型為準）
|
技術參數 |
測量組分 |
NOx、02 |
|
檢測原理 |
半導體陶瓷氧泵(不受背景氣體交叉干擾) |
|
|
量程范圍 |
NOx: 0-2500ppm 02: 0-21% |
|
|
分辨率 |
NOx: 1mg 02: 0.01% |
|
|
測量精度 |
NOx: ±3%F S 02:±2%FS |
|
|
響應時間 |
≤2S |
|
|
預熱時間 |
≤5min |
|
|
探頭工作溫度 |
0-500℃ |
|
|
探頭長度 |
800、1200、1500、1800、2000mm其它長度定制 |
|
|
防護等級 |
IP55 |
|
|
系統電源 |
AC220V 50HZ土10% |
|
|
模擬量輸出 |
2路4- 20mA (隔離，最大負載500∩) |
|
|
通訊接口 |
RS485 (可選) |
|
|
工作環境 |
探頭環境溫度 |
-20-85℃ |
|
儀表環境溫度 |
-5- 55℃ |
|
|
工作所需能源介質 |
電源 |
AC220V 50Hz±10% 600W |

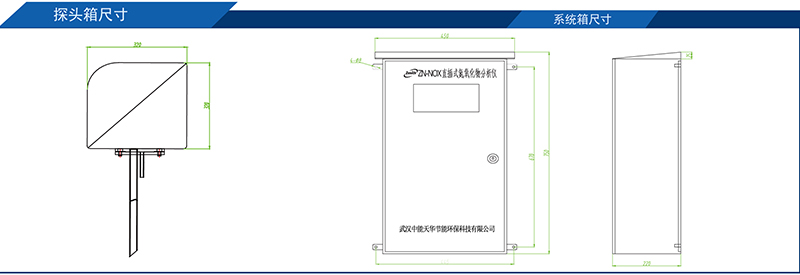

〓 ZN-NOX/II型天然氣鍋爐煙氣分析儀外型尺寸
